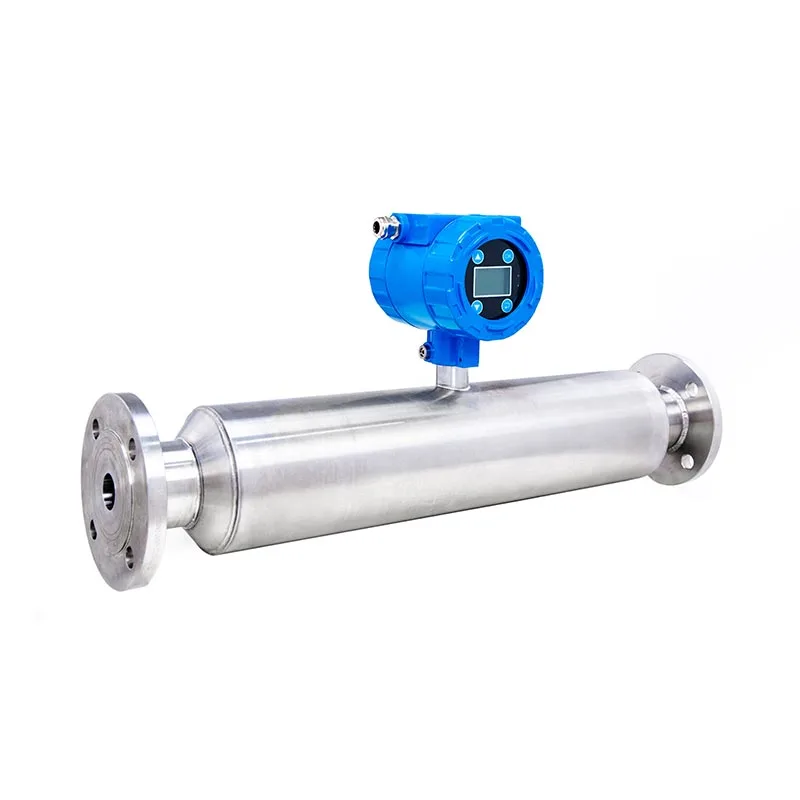

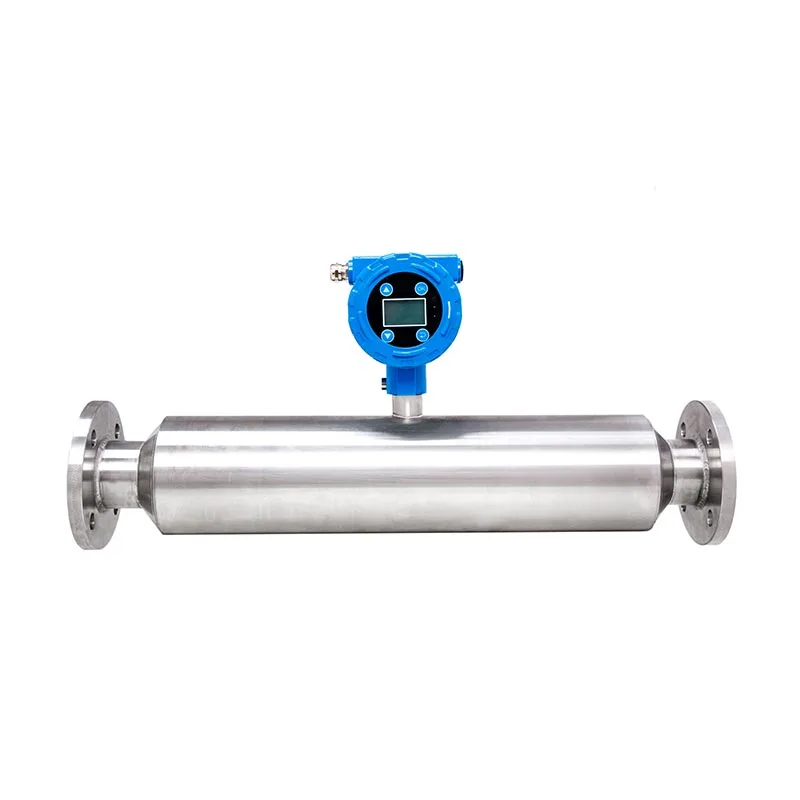

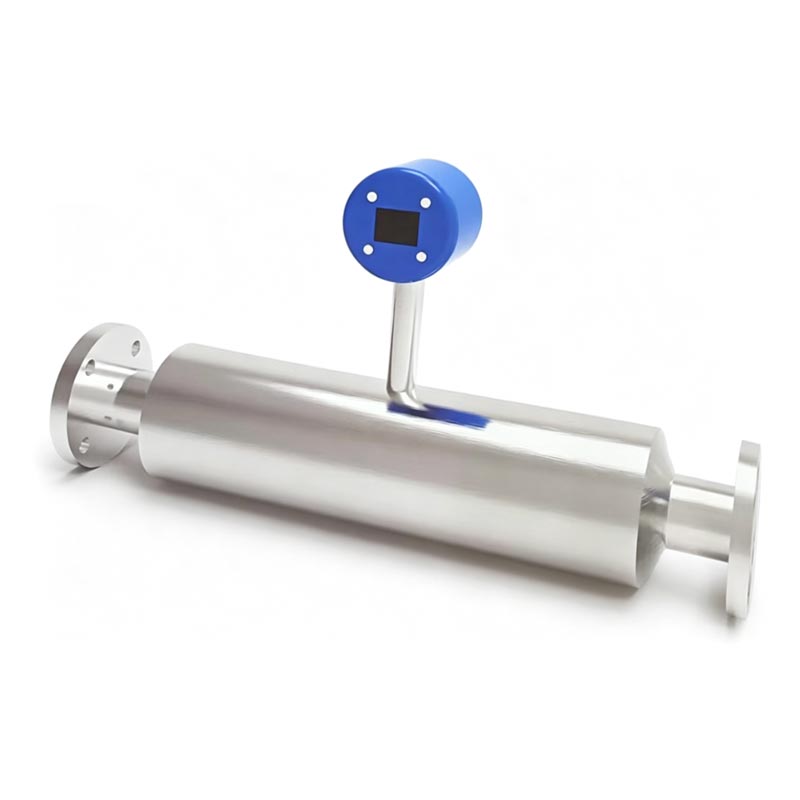

Встроенный трубчатый измеритель концентрации шлама из нержавеющей стали для трубопроводной системы, поддерживающей фильтр-пресс

SINOU является профессиональным производителем, специализирующимся на инструментах автоматического мониторинга, соответствующих фильтр-прессам, и предоставляет индивидуальный линейный трубчатый измеритель концентрации шлама из нержавеющей стали для фильтр-пресса, поддерживающей трубопроводной системы для глобальные клиенты в полиграфической, химической, гальванической и бумажной промышленности. Разработан как трубчатый трубопровод для прямой установки. конструкция для входящего шламового трубопровода фильтр-пресса, предназначена для высоковязких, коррозионно-активных красящих шламов и химических шламов. Особенности печати сточных вод.

Все смачиваемые детали изготовлены из нержавеющей стали SUS316L с дополнительным антикоррозийным покрытием Hastelloy. кастомизация; Выходной сигнал 4-20 мА/RS485 в режиме реального времени, шкаф автоматического управления фильтр-прессом для регулировки потока подачи и разумное давление сжатия мембраны. Мы настраиваем диаметр труб, диапазон измерения и класс взрывозащиты в соответствии с построить полностью автоматическую систему обезвоживания с замкнутым контуром, оснащенную мембранным фильтр-прессом для химической печати и крашения.

Основные характеристики продукта

1. Полностью интегрированная трубчатая конструкция из нержавеющей стали. Весь корпус трубы и чувствительные компоненты изготовлены из нержавеющей стали Inline. Трубчатый измеритель концентрации шлама для трубопроводной системы, поддерживающей фильтр-пресс, принимает нержавеющую сталь SUS316L, сопротивляется кислотная, щелочная и солевая коррозия суспензии печатного красителя, избегайте повреждений ржавчиной в условиях длительного воздействия агрессивной среды.

2. Неядерная ультразвуковая измерительная технология. Отсутствие радиоактивного источника, безопасно для цехового производства; анти-пузырь и конструкция с защитой от интерференции волокон, адаптация шлама для печати с высоким содержанием волокна и тонкой химической суспензии, стабильное измерение даже с воздухом, вовлеченным в трубопровод.

3. Непосредственная установка фланцевого трубопровода. Линейная трубчатая конструкция подключается непосредственно к питающему трубопроводу фильтр-пресса. без преобразования байпаса, что позволяет сэкономить затраты на строительные работы и модификацию трубопровода для существующего цеха фильтр-прессов.

4. Автоматическое соединение с фильтр-прессом. PLC. Выходной сигнал концентрации в реальном времени связывает систему управления фильтр-прессом; когда концентрация навозной жижи превышает установленный порог, система автоматически снижает скорость подающего насоса или выдвигает мембрану время отжима для стабилизации влажности осадка на фильтре.

5. Самоочищающаяся антиадгезионная внутренняя труба Полированная поверхность внутренней трубки предотвращает прилипание красящего пигмента и мелкого осадка, сократите частоту регулярной ручной чистки.

6. Несколько выходных сигналов и интеллектуальный дисплей. Локальный ЖК-дисплей концентрации в реальном времени + аналоговый сигнал 4–20 мА + дополнительная связь RS485 Modbus, поддержка удаленного сбора данных в облаке и экспорта производственных записей.

Технические характеристики параметров

Принцип работы

1. Основной принцип измерения

В измерителе концентрации используется усовершенствованный принцип ультразвукового встроенного обнаружения. Когда суспензия течет по трубчатому измерительный корпус из нержавеющей стали, линейный трубчатый измеритель концентрации шлама для поддерживающего трубопровода фильтр-пресса Система ультразвуковых волн передает через жидкую среду. Прибор рассчитывает содержание твердого вещества в режиме реального времени и концентрации суспензии путем обнаружения затухания скорости звука, вызванного взвешенными твердыми частицами внутри красителя и химическая суспензия.

2. Преобразование сигналов и вывод данных

Встроенный высокоточный сенсорный чип преобразует собранные ультразвуковые сигналы в цифровые данные о концентрации. Устройство выводит стандартные цифровые сигналы 4–20 мА или RS485 и передает значение концентрации в реальном времени на соответствующий Шкаф ПЛК для химической печати и крашения мембранного фильтр-пресса.

3. Автоматическое управление с обратной связью с системой фильтр-пресса.

В соответствии с заданными верхними и нижними пороговыми значениями концентрации система управления фильтр-прессом автоматически регулирует Частота подающего насоса и поток подачи: уменьшите скорость подачи, когда суспензия слишком густая, чтобы избежать утечки фильтрующей пластины; увеличьте объем подачи, когда навоз слишком жидкий, чтобы повысить эффективность производства. При этом система оптимизирует время сжатия мембраны для стабилизации конечной влажности фильтрационного кека.

4. Принцип вспомогательной конструкции с защитой от помех

Зеркальная полировка внутренней трубки уменьшает прилипание ила и прилипание пузырьков. Встроенный алгоритм автоматически устраняет помехи от микропузырьков воздуха и коротких текстильных волокон, содержащихся в шламе для печати, что гарантирует стабильность точность измерения.

5. Отображение данных и удаленная загрузка

Локальный ЖК-экран напрямую отображает мгновенные данные о концентрации; дополнительная загрузка модуля облачной передачи исторические записи концентрации, облегчающие сбор статистики производственных данных и последующую оптимизацию формул для обезвоживание осадка.

Меры предосторожности при эксплуатации

1. Советы по подготовке к установке и вводу в эксплуатацию

(1) Перед установкой очистите трубопровод от внутреннего мусора, хлопкового волокна и твердых комков, чтобы избежать блокировки измерительного прибора. трубка.

(2) Завершите калибровку нуля чистой водой после установки; установить параметры верхнего/нижнего предела концентрации подбор местного осадка для управления рычажным механизмом фильтр-пресса.

(3) Установите счетчик на горизонтальный прямой участок трубы; избегайте изгиба, выпускного отверстия насоса и внезапного расширения трубы положение для уменьшения помех турбулентного потока.

2. Ежедневное управление бегом

(1) Не запускайте пустую трубу без среды; отключите питание, если трубопровод опорожнен, чтобы предотвратить аномальный дрейф данных.

(2) Поддерживайте стабильное давление подачи, избегайте резких скачков скорости потока, которые могут повлиять на точность обнаружения.

(3) Проверяйте отображение в реальном времени и сигнал обратной связи ПЛК каждую смену; остановитесь для проверки, если данные колеблются ненормально.

3. Правила регулярного технического обслуживания

(1) Промывайте внутреннюю трубку чистой водой после ежедневного отключения, чтобы удалить прилипший пигмент и вязкий осадок.

(2) Проводите ручное лабораторное сравнение проб каждые 30 дней, повторно калибруйте прибор, чтобы обеспечить точность измерений.

(3) Ежемесячно проверяйте герметичность кабеля и герметичность корпуса; Своевременно заменяйте устаревшие уплотнительные детали в коррозионно-активных цехах.

4. Специальная защита окружающей среды

(1) При работе с осадком сильных кислот и щелочных красителей избегайте прямого попадания концентрированных химикатов на корпус оборудования.

(2) Наружные блоки защищают блок управления от длительного воздействия дождя; взрывозащищенное исполнение не открывается электрический корпус в среде легковоспламеняющихся газов.

5. Обработка долгосрочного отключения

Если работа прекращается более чем на 15 дней, полностью очистите остаточный шлам внутри трубы, поддерживайте внутреннюю полость сухой и загерметизируйте трубопровод. оба конца.

Кастомизация и производственный процесс

Шаг 1: Сообщение о рабочем состоянии на месте и подтверждение технических параметров

Наши технические инженеры собирают полные параметры полей у клиентов, которые используют мембраны для химической печати и крашения. Фильтр-пресс, включая номинальный диаметр трубопровода, значение pH суспензии, содержание волокна, рабочую температуру, трубопровод. давление, диапазон фактических колебаний концентрации, требования к связи с ПЛК и требования к взрывобезопасности мастерской Линейный трубчатый измеритель концентрации шлама из нержавеющей стали для трубопроводной системы, поддерживающей фильтр-пресс. Подтвердить материал, контактирующий с рабочей средой (SUS316L/Hastelloy/Титан), диапазон измерения, режим вывода сигнала (4–20 мА/RS485), отделка по индивидуальному заказу техническая схема и официальное предложение после анализа данных.

Шаг 2. Моделирование поля потока CFD + проект оптимизации конструкции CAD

Группа исследований и разработок использует программное обеспечение для моделирования жидкости CFD для оптимизации радиана внутренней трубы и установки ультразвукового датчика. положение и расположение каналов потока линейного трубчатого измерителя концентрации шлама из нержавеющей стали для фильтр-пресса Поддержка системы трубопроводов, устранение помех при измерении, вызванных турбулентностью шлама, обмоткой волокна и воздухом. пузырь. Завершите формальные производственные чертежи, спецификацию компонентов и таблицу параметров рычажного механизма после внутреннего технического обслуживания. аудит.

Шаг 3: Закупка сырья и входной контроль

Приобретите сертифицированную заготовку трубы из нержавеющей стали, легированный материал, модуль ультразвукового датчика, промышленный преобразователь и электронные аксессуары для измерителя концентрации. Все погружаемое металлическое сырье проходит кислотно-щелочное погружение. точечное антикоррозийное испытание; Электронные компоненты проходят проверку на старение при высоких и низких температурах перед хранением, отбраковываются неквалифицированное сырье напрямую.

Шаг 4: Прецизионная обработка с ЧПУ и антикоррозийная обработка поверхности

1.Принять лазерную резку с ЧПУ, бесшовную автоматическую сварку и прецизионную токарную обработку трубчатого основного корпуса;

2. Внутренняя стенка стандартной трубы SUS316L имеет зеркальную полировку для предотвращения прилипания; Хастеллой/титан по индивидуальному заказу завершение травления деталей, пассивация для повышения стойкости к кислотной и щелочной коррозии, адаптация осадка печатной краски окружающая среда;

3. Внешняя защитная оболочка обработана методом литья под давлением + напыление антикоррозионной краски.

Шаг 5: Сборка датчика, подключение цепи и предварительная настройка программы

Профессиональные работники фиксируют ультразвуковые датчики внутри трубчатого корпуса в соответствии со спецификацией сборки; собрать передатчик, модуль дисплея и клемма проводки. Верхний/нижний предел концентрации предварительной программы, соединение фильтр-пресса Выходной параметр и алгоритм защиты от помех в соответствии с характеристикой осадка клиента в мастерской, внутренняя отделка отладка схемы.

Шаг 6. Заводское испытание с имитацией нагрузки на печатную жидкость (Core QC Link)

Каждый готовый измеритель концентрации проходит 48-часовое непрерывное имитационное испытание с использованием самостоятельно приготовленной жидкой кислотно-щелочной красящей жидкости с высоким содержанием клетчатки. Тестовые измерения точность, защита от пузырьков и волоконных помех, стабильность выходного сигнала и реакция связи с фильтр-пресс ПЛК; скорректируйте внутренний алгоритм, если тестовые данные выходят за пределы допустимого диапазона.

Шаг 7: Комплексная проверка качества готовой продукции

Еще раз проверьте допуски на размеры, степень защиты (взрывобезопасность IP65/IP67/EX), характеристики уплотнения и целостность. рабочее состояние машины; перед складированием выдайте отчет о заводской проверке с данными испытаний. 5% случайная выборка на партию для повторной проверки, чтобы гарантировать согласованность партии.

Шаг 8: Экспортная упаковка и отправка с защитой от влаги

Нанесите на внутреннюю трубу и металлические детали антикоррозийную смазку, оберните основные детали водонепроницаемой полиэтиленовой пленкой; упаковка Полный комплект оборудования, запасные уплотнения, чертеж установки и руководство по эксплуатации в экспортном фанерном ящике, чтобы избежать Влажность морской воды и повреждения от столкновений во время морских перевозок на большие расстояния для зарубежных проектов фильтр-прессов.

Шаг 9: Послепродажное руководство по установке и услуги по вводу в эксплуатацию на месте

Предоставить удаленное руководство по установке видео и услуги по калибровке параметров; при оптовом заказе полного комплекта фильтра проект пресса + измерителя концентрации, организация профессиональных технических специалистов в мастерской печати и крашения клиента. для отладки установки на месте линейного трубчатого измерителя концентрации шлама из нержавеющей стали для фильтр-пресса Опорная система трубопроводов, завершение испытания замкнутого контура всей линии с использованием мембраны для химической печати и окрашивания. Фильтр-пресс и обучение операторов ежедневной калибровке и техническому обслуживанию. Внедрить полную гарантию на машину сроком на 1 год и Пожизненное обслуживание по поставке запасных частей по себестоимости.

Сравнение продуктов с конкурентами

Соответствующее вспомогательное оборудование

1. Основной хост: химическая печать и крашение мембранного фильтр-пресса

Измеритель концентрации монтируется непосредственно на питающем трубопроводе фильтр-пресса и передает суспензию в режиме реального времени. сигнал концентрации для шкафа ПЛК фильтр-пресса. Фильтр-пресс автоматически регулирует скорость подачи, подачу продолжительность и давление сжатия мембраны в соответствии с данными концентрации, стабилизирует конечную влажность фильтрационного осадка между 55%~70%, уменьшает утечку через перелив и засорение фильтровальной ткани, вызванное непостоянной плотностью осадка.

2. Насос для подачи шлама с регулируемой частотой

Связан с измерителем концентрации через сигнал 4–20 мА; когда поступающий ил слишком концентрирован, насос снижает рабочая частота для медленной подачи; для слишком жидкой суспензии насос увеличивает скорость, чтобы увеличить объем подачи. Осознай автоматическая подача с замкнутым контуром и избежание частой ручной регулировки насоса.

3. Автоматическая система дозирования флокулянта.

Данные о концентрации определяют автоматическое добавление лекарственного средства: осадок высокой концентрации увеличивает дозу флокулянта. автоматически, сырая жидкость низкой концентрации сокращает количество подаваемых химикатов, экономит 18% ~ 28% затрат на коагулянт и позволяет избежать чрезмерные химические отходы.

4. Мешалка-смеситель для резервуара для сточных вод

Устанавливается перед резервуаром для хранения осадка, чтобы обеспечить полную гомогенизацию и равномерную концентрацию осадка перед входом. Подающий трубопровод значительно снижает резкие колебания концентрации, которые влияют на измерения измерителем концентрации. точность и стабильность работы фильтр-пресса.

5. Интеллектуальный центральный шкаф управления ПЛК.

Синхронный сбор данных о концентрации, рабочих параметрах фильтр-пресса, рабочем состоянии насоса; осознать полный процесс автоматического автоматического управления кондиционированием, подачей и фильтрованием осадка, поддержка исторических данных хранилище и удаленная облачная проверка через связь RS485.

6. Вспомогательные измерительные приборы (дополнительно)

Онлайн-монитор pH: отслеживайте колебания кислотно-щелочного баланса сточных вод печатной краски, сопоставляйте данные о концентрации для корректировки. антикоррозионная конфигурация фильтрующей пластины и рецептура лекарственного средства;

Трубопроводный электромагнитный расходомер: взаимодействовать с измерителем концентрации для расчета общего количества сухого осадка в реальном времени. вес для производственной статистики.

7. Конвейер для шлама и конвейер для разгрузки фильтрационного осадка

Стабильная подача, контролируемая концентрацией, улучшает консистенцию формирования осадка на фильтре; равномерный сухой фильтрационный осадок больше удобен для автоматической транспортировки и удаления осадка.

Сертификация продукции

Все линейные трубчатые измерители концентрации шлама из нержавеющей стали получили сертификацию CE, соответствующую требованиям ЕС. стандарты электробезопасности и электромагнитной совместимости, допущенные к свободному обращению на европейском рынке.

Продукция проходит соответствующую сертификацию системы менеджмента качества ISO, весь производственный процесс соответствует стандарту. спецификации контроля качества.

Полные официальные сертификационные документы могут быть предоставлены для таможенной декларации клиента, торгов по проекту и сторонняя проверка.
