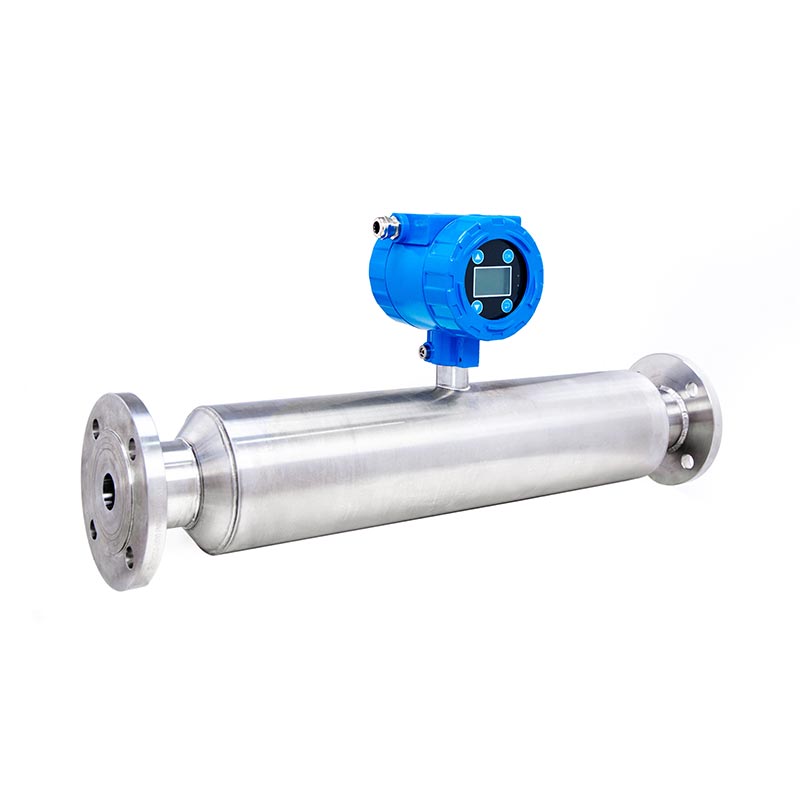

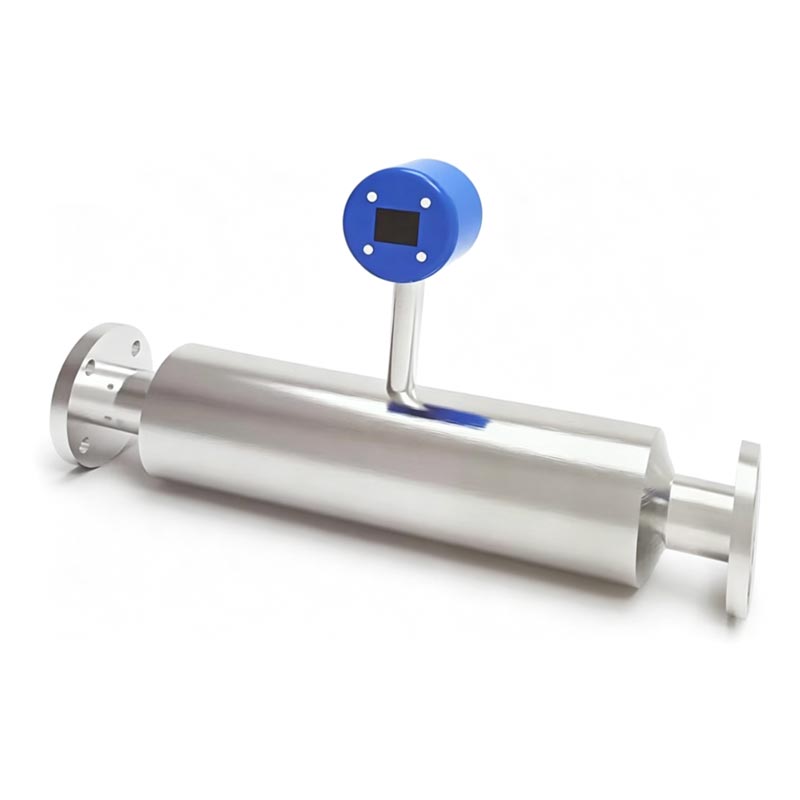

Измеритель концентрации миномета Анти-блока установленный фланцем для системы передачи окружающей среды Слурры

SINOU является профессиональным производителем экологических приборов, поставляет антиблокировочный раствор с фланцевым креплением по индивидуальному заказу. Измеритель концентрации для системы транспортировки жидкого навоза для муниципальной защиты окружающей среды, прочная конструкция Клиенты по очистке отходов и сточных вод.

Предназначен для растворов средней и низкой концентрации и смешанного шлама с песчинками. его уникальная расширенная антиблокировочная полость позволяет избежать блокирования отложений песка; смачиваемые детали изготовлены из утолщенной нержавеющей стали 304, вариант с индивидуальной футеровкой из полиуретана для суспензий, содержащих абразивные частицы.

Оснащен цифровым дисплеем и двойным сигналом. Выход, он связывает шкаф управления подачей навозной жижи для автоматической регулировки расхода насоса и дозировки добавок для оптимизации всего процесса. эксплуатационные расходы на трубопроводную транспортировку.

Подробная информация о продукте

1. Детали тела измерительной трубы

(1) Принять цельносварную интегрированную трубчатую конструкцию без внутренних мертвых углов и выступающих препятствий внутри потока. канал, принципиально избегайте осаждения суспензии, кристаллического накипи и закупорки среды, идеально решает проблему промышленности Болевые точки включения воздуха и кристаллизации для высоковязкой жидкости.

(2)Дополнительно два вида обработки поверхности внутренней трубы: стандартная отделка волочением и высококачественная зеркальная полировка. закончить. Зеркальная полировка внутренней стенки значительно снижает прилипание пигмента, кристаллов и мелких твердых частиц, эффективно продлите регулярный цикл очистки и сократите время простоя при обслуживании.

(3) Встроенное кованое фланцевое соединение на обоих концах трубы соответствует стандартной спецификации фланца промышленного трубопровода, обеспечивает прямую установку на исходном транспортирующем трубопроводе без дополнительной реконструкции обводного трубопровода, более низкая стоимость трансформации проекта.

(4) Строгое гидравлическое испытание перед поставкой: каждый готовый корпус трубы тестируется в 1,5 раза больше номинального. максимальное рабочее давление для устранения скрытой опасности утечки. Максимальное рабочее давление стандартной версии достигает 2 МПа. Индивидуальная версия высокого давления поддерживает давление 100 бар (1450 фунтов на квадратный дюйм).

2. Детали верхнего передатчика и модуля дисплея

(1) Встроенный цифровой преобразователь, установленный в верхней части измерительной трубы, степень защиты всей машины. достигает IP65, хорошая пыле- и водонепроницаемость для влажной и пыльной среды мастерской под открытым небом.

(2)Два варианта материала корпуса преобразователя: стандартный корпус из литого алюминиевого сплава для общих рабочих условий; индивидуальный корпус из нержавеющей стали или пластика для сильнокоррозионных летучих газовых цехов, устойчивых к химическому газу эрозия.

(3) Встроенный независимый облачный модуль IoT внутри чипа передатчика: локальное цифровое отображение в реальном времени. значение плотности/концентрации на ЖК-экране; автоматически сохранять полные исторические данные тестирования на облачной платформе пользователей может проверять исторические тенденции и экспортировать сегментированные данные обнаружения для анализа добычи в любое время через сеть.

(4)Дополнительная взрывозащищенная конструкция передатчика, соответствующая международному стандарту взрывозащиты, Доступно для горно- и взрывоопасного химического, горно-обогатительного цеха.

3. Детали внутреннего прецизионного сенсорного ядра

(1) Высокоточный встроенный чувствительный компонент полностью погружен в канал потока среды и предварительно откалиброван с помощью программа температурной компенсации во время производства, влияние температуры контролируется в пределах ± 0,0001 г/см3 на ℃, стабильная точность измерения при температуре среды от -50 ℃ до + 150 ℃.

(2)Оптимизированный алгоритм компенсации давления после заводской калибровки, влияние давления на результат измерения. можно игнорировать, гарантируйте стабильные показания при колебаниях давления в трубопроводе.

(3) Полностью цифровая конструкция сбора сигнала, аналоговый сигнал преобразуется в точные цифровые данные о концентрации. внутри основного чипа, поддержка прямого вывода сигнала на систему управления ПЛК и РСУ для реализации автоматического дозирования и замкнутый цикл управления производством.

4. Подробности классификации материалов деталей, контактирующих с измеряемой средой

(1) Смачиваемый компонент стандартного типа: нержавеющая сталь SUS316, подходит для нейтральных растворов, слабых кислот и щелочей. сточные воды, обычная минеральная пульпа и растворная среда с низкой коррозией.

(2) Антикоррозийный компонент, контактирующий с рабочей средой, изготовленный по индивидуальному заказу: специально разработанный материал из хастеллоя C22 или титанового сплава. для сильной кислоты, сильной щелочи, высокого содержания хлоридов и агрессивных красящих жидкостей, эффективно сопротивляется химическим веществам Коррозия и продлевает срок службы в суровых условиях окружающей среды.

5. Технические характеристики базовой точности и дальности действия

(1) Точность измерения достигает ±0,001 г/см3 (±1,0 кг/м³), повторяемость до ±0,0001 г/см3 (±1,0 кг/м³), захват крошечных значений концентрация точно изменяется во время непрерывного мониторинга трубопровода.

(2) Широкий диапазон измерения охватывает 0–3 г/куб.см (0–3000 кг/м³ / 0–187,41 фунта/фут³), применим для чистой воды с низкой концентрацией. шламы, средние растворы и тяжелая минеральная пульпа высокой плотности различных отраслей промышленности.

6. Детали электрической и окружающей среды адаптации

(1) Стандартный источник питания: промышленная входная мощность 380 В, широко соответствует моему стандарту распределения мощности, Защита окружающей среды и производство химикатов внутри страны и за рубежом.

(2) Диапазон рабочих температур окружающей среды от -40 ℃ до + 85 ℃ (-40 ~ + 185 ℉), адаптируется к холодным северным наружным заводам и высокотемпературная тропическая производственная среда.

7. Дополнительные практические структурные преимущества

(1) Оптимизированная конструкция обтекаемого канала потока значительно снижает помехи от турбулентности жидкости, вызванные потоком суспензии. улучшить стабильность при измерении среды с вовлеченными крошечными пузырьками и примесями мелких волокон.

(2)Компактная общая компоновка с низкой стоимостью установки, не требуется сложная вспомогательная опорная рама в полевых условиях. установка, экономия строительных работ и затрат на аксессуары.

Часто задаваемые вопросы

1. Вопросы, связанные с установкой

● Вопрос 1: Где лучше всего установить измеритель концентрации?

A: Установите на горизонтальном прямом участке трубы со стабильным потоком жидкости; Избегайте выпускного отверстия насоса, колена трубы и внезапных расширительный трубопровод, который вызовет сильную турбулентность и захват воздуха, что повлияет на точность измерений. Держите в Прямой участок длиной не менее 5 диаметров трубы до и после прибора.

● Вопрос 2: Можно ли установить его вертикально на вертикальном трубопроводе?

О: Не рекомендуется. Вертикальная установка легко приводит к осадке и скоплению воздуха внутри измерительного прибора. трубка, вызывающая дрейф данных; вертикальный трубопровод приемлем только в том случае, если среда непрерывно течет вверх при стабильной скорость потока.

2. Точность измерения и адаптация среды

● Вопрос 3: Повлияют ли пузырьки воздуха или кристаллизация среды на данные измерений?

A: Наша эксклюзивная полнопроходная антикристаллизационная трубчатая конструкция плюс встроенный алгоритм предотвращения образования пузырьков позволяют устранить большая часть включений воздуха и помех при кристаллизации, что решает распространенную в отрасли проблему высокой вязкости измерение кристаллической жидкости; Зеркальная полировка внутренней трубки еще больше снижает прилипание кристаллов.

● Вопрос 4: Каков диапазон pH среды, применимый для различных смачиваемых материалов?

Версия SUS316L: pH 5~11 для суспензий слабых кислот и слабых щелочей; Версия из хастеллоя C22/титан: pH 1~14, подходит для сильной кислоты, сильной щелочи и агрессивных сточных вод с высоким содержанием хлоридов.

● Вопрос 5: Насколько точны колебания повлечет за собой изменение температуры?

A: Предварительно откалиброванная температурная компенсация, погрешность всего ± 0,0001 г/см3 на изменение температуры ℃, средняя температура от -50 ℃. до +150℃ не приведет к явной потере точности.

3. Выбор параметров и диапазона

● Вопрос 6: Плотность моего раствора составляет около 2,2 г/см3, может ли этот счетчик работать нормально?

О: стандартный диапазон измерения составляет 0–3 г/куб.см, что полностью соответствует вашему рабочему состоянию; индивидуальный диапазон доступен для превышение лимита для специальной тяжелой жижи.

● Вопрос 7: Какое максимальное давление в трубопроводе может выдержать счетчик?

Стандартный тип: Макс. рабочее давление 2 МПа; Индивидуальный тип высокого давления: 100 бар (1450 фунтов на квадратный дюйм). Все продукты проходят 1,5 гидравлическое испытание номинального давления перед доставкой.

4. Интернет вещей и выход сигнала

● Вопрос 8: Поддерживает ли счетчик удаленную проверку данных?

О: Да, встроенный стандартный модуль IoT, загрузка данных в реальном времени и исторических данных на облачную платформу; пользователи могут проверять данные анализируйте тенденции онлайн и экспортируйте сегментированные отчеты об испытаниях для анализа производства.

● Вопрос 9: Какие управляющие сигналы может выводить прибор?

A: Встроенная цифровая конструкция позволяет подключаться к системе ПЛК/РСУ для автоматического дозирования и управления процессом с обратной связью.

5. Обслуживание и ежедневное использование.

● Вопрос 10: Как часто нам нужно чистить измерительную трубку?

О: Для обычной минеральной суспензии: очищайте каждые 7–15 дней; высоковязкая легкокристаллизующаяся среда с зеркалом Опция полировки может продлить цикл очистки до 25–35 дней.

● Вопрос 11: Требуется ли регулярная калибровка?

О: Рекомендуется проводить сравнительную лабораторную калибровку образцов вручную один раз в месяц, чтобы гарантировать долгосрочную стабильную точность.

6. Сертификация и настройка

● Вопрос 12: Есть ли у вашей продукции сертификаты CE и ISO?

A: Все наши измерители концентрации раствора с антиблокировочным фланцем для системы транспортировки жидкого навоза сертифицированы CE. сертифицирован и производится в соответствии с системой менеджмента качества ISO; могут быть предоставлены полные сертификационные документы таможенное оформление и торги по проектам.

● Вопрос 13: Могу ли я настроить взрывозащищенный тип или специальный размер трубы?

О: Да, взрывозащищенная конструкция, разный калибр, специальный материал и индивидуальный класс давления. приемлемо в зависимости от рабочего состояния сайта клиента.

7. Послепродажное обслуживание и гарантия

● Вопрос 14: Какова ваша гарантийная политика?

A: Полная гарантия на машину 1 год, бесплатная замена запасных частей при дефектах качества, вызванных производством внутри компании. гарантия; пожизненная техническая консультация и поставка запасных частей по себестоимости после истечения срока гарантии.

Меры предосторожности при эксплуатации

1. Требования к установке

Установите прибор на горизонтальном прямом трубопроводе; сохраняйте достаточную длину прямой трубы до и после метр. Избегайте установки на выпускных отверстиях насоса, коленах и участках с турбулентным потоком, чтобы предотвратить нестабильность данных обнаружения. Перед монтажом очистите внутреннюю часть трубопровода от гравия, мусора и крупных твердых блоков.

2. Правила ввода в эксплуатацию

Завершите калибровку нуля воды после установки. Установите соответствие параметров верхнего и нижнего предела концентрации собственность строительного раствора на объекте для реализации автоматического соединения с нагнетательным насосом и дозирующим оборудованием.

3. Нормальное управление работой

Запретите длительную работу пустой трубы без среды, что может привести к повреждению камертонного зонда и вызвать ненормальную работу. чтения. Избегайте резких резких скачков давления потока в трубопроводе при непрерывном производстве. Проверьте отображение в реальном времени и данные обратной связи ПЛК за смену.

4. Периодическое техническое обслуживание

Очищайте поверхность вилки от ила, песка и связующего раствора каждые 15–20 дней. Выполните сравнение выборок и инструментов. калибровка ежемесячно для обеспечения точности измерений. Регулярно проверяйте герметичность фланцев и целостность соединительного кабеля.

5. Особая защита условий труда

При использовании высокоабразивного раствора с высоким содержанием песка регулярно проверяйте состояние износа полиуретановой футеровки. Наружный установленный блок управления должен быть защищен от длительного намокания под дождем; никогда не открывайте электрический корпус взрывозащищенной модели под легковоспламеняющаяся газовая среда.

6. Долгосрочное прекращение лечения

Если оборудование перестанет работать более 20 дней, полностью очистите измерительную полость от остатков раствора, высушите настройку. вилочный компонент и загерметизируйте оба конца трубопровода для хранения.

Почему выбирают нас

1. Профессиональный целевой дизайн для экологически чистых растворов и шлама.

Разработан исключительно для строительных растворов, содержащих песок, и городских экологических осадков, уникальный большой открытый Полость антиблокировки эффективно устраняет засорение зонда, вызванное осадком и песком, что является распространенным дефектом обычной настройки. вилочные измерители концентрации.

2. Гибкие варианты материалов для различных условий истирания.

Стандартный утолщенный SUS304 для обычных растворов; опциональная износостойкая футеровка из полиуретана для абразивных сред с высоким содержанием песка, увеличение срока службы, очевидно, в суровых условиях транспортировки.

3. Полная сертификация для глобального экспорта проектов.

Вся продукция проходит сертификацию CE и ISO, полные сертификационные документы доступны для зарубежных тендеров, таможни. очистка и проверка третьей стороной.

4. Строгие заводские симуляционные испытания перед поставкой.

Каждый блок подвергается 36-часовому непрерывному тестированию с использованием самостоятельно приготовленного песчаного раствора для проверки антиблокировочных характеристик и точность измерения, что значительно снижает частоту отказов при отладке на месте.

5. Удобная установка и хорошая совместимость.

Принимает общий стандартный размер фланца для экологических трубопроводов, соответствующий большинству существующих конвейерных труб без каких-либо ограничений. сложная трансформация трубопровода и более низкая стоимость ремонта.

6. Индивидуальное обслуживание для различных условий работы.

Поддержка настройки диапазона измерения, калибра фланца, выходного сигнала и взрывозащищенной конфигурации в соответствии с фактическим параметрам навозной жижи на площадке.

Упаковка и отгрузка

1. Этот измеритель концентрации строительного раствора с фланцевым креплением и антиблокировкой для системы транспортировки жидкого навоза поставляется компанией пустая упаковка в стандартной конфигурации без внешнего деревянного ящика. Весь измерительный корпус зафиксирован антикоррозийным покрытием. смазывайте фланец и металлическую поверхность маслом, чтобы избежать ржавчины во время морской или наземной транспортировки на большие расстояния.

2. Прецизионный камертонный датчик индивидуально обернут толстой противоударной пеной и водонепроницаемой полиэтиленовой пленкой для предотвращают повреждения от столкновений, царапины и эрозию влаги при транспортировке.

3. Верхний блок цифрового передатчика упакован отдельно с пенопластовой прокладкой и запечатанным пластиковым пакетом, закрепленным на оборудовании. поверхность с обвязочной лентой, чтобы избежать падения и вибрации во время погрузки и разгрузки.

4. Все прилагаемые аксессуары, включая уплотнительные прокладки, монтажные болты и фитинги, собраны в независимые небольшие водонепроницаемые полиэтиленовые пакеты и привязываются к основному оборудованию.

5. Руководства по эксплуатации, копии сертификатов CE и ISO, отчеты о заводских проверках запечатаны в специальных водонепроницаемый чехол для документов и фиксируется вместе с прибором для таможенного оформления клиентов и использования на месте.

6. Во время загрузки несколько инструментов разделены резиновыми полосками, предотвращающими столкновения, и прочно закреплены стальными деталями. ремень внутри контейнера или отсека грузовика для предотвращения смещения, ударов и истирания при транспортировке по ухабам.

7. При морских перевозках на большие расстояния рядом с оборудованием помещается дополнительный влагостойкий осушитель, чтобы выдерживать высокие нагрузки. влажность внутри транспортного контейнера и предотвращает коррозию металла.

Сравнение эффектов до и после установки

1. Контроль засорения трубопровода

● До: Песчаные и растворные отложения часто блокируют конвейерные трубопроводы, что требует 2–3-кратной очистки при остановке за один раз. неделю, тратя много производственного времени и трудозатрат.

● После: мониторинг концентрации в режиме реального времени автоматически регулирует скорость насоса, чтобы избежать подачи слишком густого раствора. Уровень засорения трубопровода снижается более чем на 75%, частота регулярной очистки при остановке значительно снижается.

2. Стабильность качества строительного раствора

● До: нестабильная концентрация жидкого раствора приводит к нестабильной пропорции готового раствора, избытку воды или песка. приводит к некачественной продукции и отходам сырья.

● После: автоматическое добавление воды, контролируемое данными о концентрации, поддерживает стабильную концентрацию раствора в пределах требуемый диапазон, степень квалификации продукта, очевидно, улучшается, а потребление сырья экономится.

3. Стоимость потребления химикатов и воды

● До: Слепое ручное дозирование воды и добавок приводит к перекармливанию, что приводит к высокому ненужному потреблению вода и вспомогательные средства.

● После: Автоматическое дозирование с обратной связью на основе реальной концентрации снижает затраты на воду и добавки на 15–25%.

4. Затраты труда на месте

● До: работникам каждую смену необходимо регулярно отбирать пробы вручную и проводить лабораторные исследования для оценки плотности навоза, занимая дополнительная рабочая сила.

● После: Непрерывное онлайн-обнаружение отменяет ежедневную работу по отбору проб вручную и снижает соответствующие трудозатраты.

5. Последующие затраты на утилизацию осадка.

● До: Неравномерная концентрация приводит к неравномерному эффекту обезвоживания осадка, увеличивается влажность осадка. расходы на транспортировку и захоронение мусора.

● После: стабильная подача оптимизирует последующую обработку обезвоживанием, влажность осадка постоянно контролируется, осадок общий объем уменьшается, а общие затраты на утилизацию снижаются.

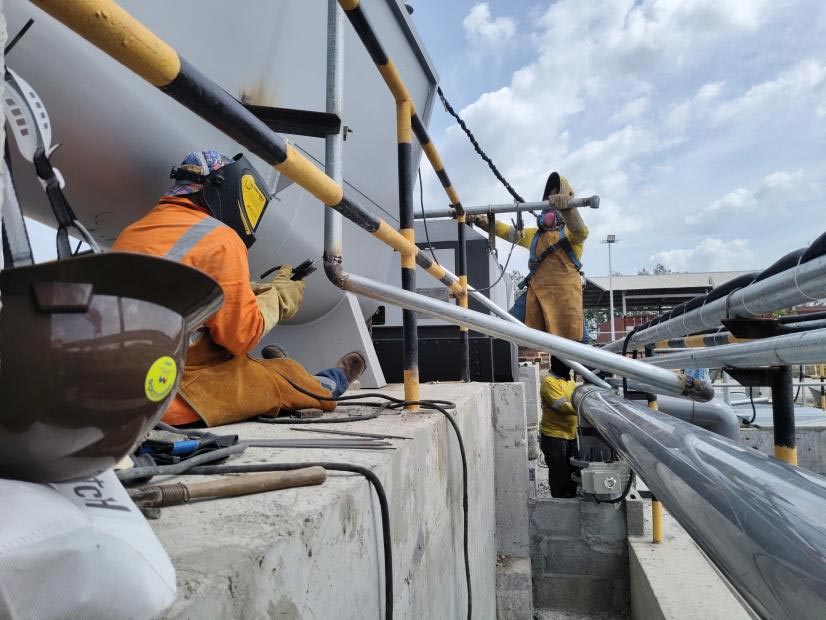

Пример проекта | Инженерная база Людианву Третьей гавани Сямэнь CCCC

1. Обзор проекта

Этот экологический проект по транспортировке суспензии и поддержке разделения твердой и жидкой фаз построен для CCCC Third Harbor. Инженерная (Сямэнь) строительная база Людианву, сотрудничающая с компанией Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Наши измерители концентрации раствора с фланцевым креплением и антиблокировкой устанавливаются на трубопроводная система подачи дноуглубительного шлама. Приборы осуществляют онлайн-мониторинг строительного раствора в режиме реального времени. плотность для поддержки автоматического управления подачей трубопровода для удаления шлама из фундамента.

2. История применения

База производит массивный пескосодержащий строительный раствор и выкапывает иловую суспензию при строительстве гавани. В ранний ввод в эксплуатацию, нестабильная ручная подача часто провоцировали частые засоры трубопроводов, чрезмерный расход воды и нестабильное качество готового раствора, что приводит к высоким затратам на рабочую силу и техническое обслуживание. После установки нашего встроенного Измерители концентрации, вся система транспортировки осуществляет автоматическое регулирование по замкнутому контуру.

3. Решение для подбора оборудования на месте и настройка оборудования

1. Установите наш антиблокировочный измеритель концентрации раствора с фланцевым креплением для системы транспортировки жидкого навоза на главной магистрали. трубопроводы для подачи суспензии для непрерывного обнаружения твердого содержания песчанистого раствора.

2. Сигнал концентрации связывает питательный насос переменной частоты и автоматическое оборудование для дозирования воды; система автоматически регулирует поток подачи и объем дополнительной воды в соответствии с данными плотности в реальном времени.

3. Сотрудничать с мешалкой смесительного бака и последующим оборудованием для обезвоживания осадка, чтобы сформировать полный комплект. интеллектуальная система обработки навозной жижи.

4. Реальные преимущества от реализации проекта

● Уменьшите засорение трубопровода: автоматический контроль концентрации снижает частоту засорения трубопровода более чем на 70 %, отмените частая полная очистка трубопровода при остановке.

● Экономия затрат на сырье: стабильное соотношение раствора снижает количество воды и отходов на 18–23%.

● Сокращение ручного труда: отказ от ежедневного повторного ручного отбора проб и лабораторных испытаний плотности, экономия на месте. тестирование ввода рабочей силы.

● Стабильное качество готовой продукции: концентрация строительного раствора стабильно удерживается в пределах расчетного допуска, улучшая выход строительного сырья и эффективность реализации проекта.
