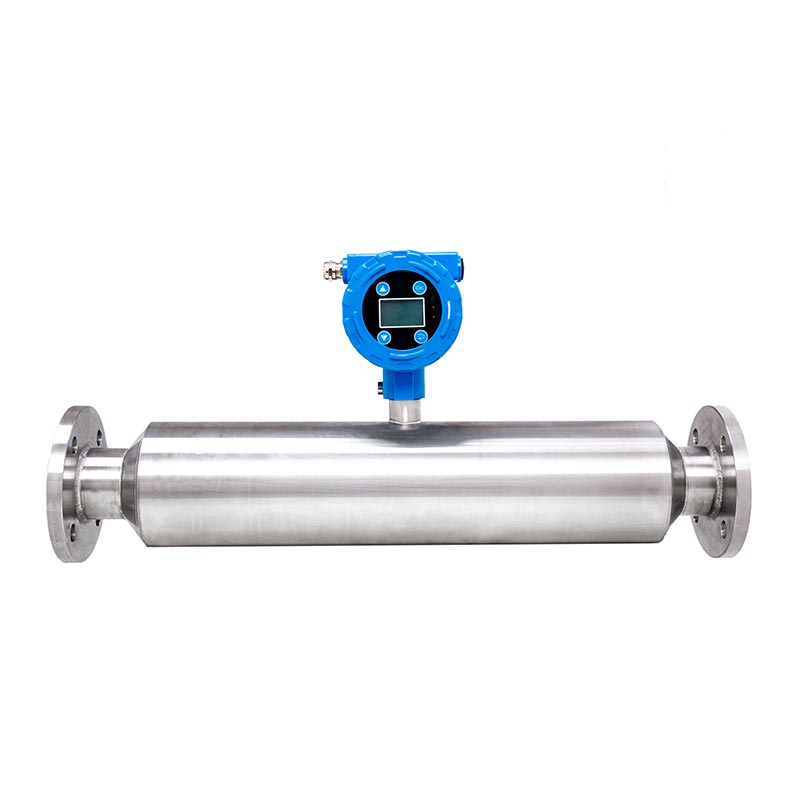

Измеритель концентрации Слурры промышленного трубопровода высокой точности для проекта обработки шлама сточных вод

SINOU является специализированным производителем инструментов онлайн-мониторинга окружающей среды, поставляет индивидуальные высокоточные инструменты. Измеритель концентрации шлама промышленного трубопровода для проекта очистки осадка сточных вод для глобальных муниципальных сточных вод заводы, гальванические станции сточных вод и предприятия по утилизации жидких промышленных отходов.

Развитый таргетинг смешанный осадок, содержащий органические примеси, мелкий ил и остатки флокулянта от процесса очистки сточных вод, все увлажненные компоненты изготовлены из стандартной нержавеющей стали SUS304 с дополнительной адаптацией из стали 316L/титан для коррозийных сточных вод; Двойные сигналы 4 ~ 20 мА и RS485 в реальном времени соединяют центральный шкаф ПЛК сточных вод для регулировки частоты шламового насоса и флокулянт автоматически добавляет объем.

Настраиваемый диаметр трубы, диапазон измерения и уровень взрывобезопасности для сборки интеллектуальная замкнутая система очистки осадка для полного удаления сточных вод.

Что такое высокоточный измеритель концентрации шлама в промышленных трубопроводах?

Измеритель концентрации Слурры промышленного трубопровода высокой точности для проекта обработки шлама сточных вод профессиональный встроенный инструмент онлайн-мониторинга, независимо разработанный SINOU и специально настроенный для непрерывное обнаружение концентрации осадка в течение всего процесса на городских очистных сооружениях, промышленных химических сточных водах станции и различные инженерные проекты по удалению экологических осадков.

Отличается от универсального вставного типа датчики концентрации, представленные на рынке, спроектированы как интегрированная конструкция сквозного фланцевого трубопровода, предназначенная для устанавливается непосредственно на трубопроводах транспортировки осадка, используя оптимизированный принцип неядерного ультразвукового обнаружения. без радиоактивной опасности, осуществляя непрерывное онлайн-тестирование содержания твердых веществ в активном иле в режиме реального времени, сгущенный ил, избыточный ил и смешанный органический ил, содержащий мелкий ил, плавающее волокно и остатки флокулянт внутри трубопроводов сточных вод.

1. Основная ориентация дизайна и цель дизайна

Этот высокоточный измеритель концентрации шлама в промышленных трубопроводах для проекта очистки осадка сточных вод специально разработанные для решения проблем отрасли, связанные с осадком сточных вод: пены, образующиеся в результате биохимической аэрации, прилипание органического ила, нестабильные колебания концентрации, вызванные илистыми отложениями и частыми закупорками трубопроводов.

Он разработан для замены традиционного режима отбора проб вручную и лабораторных испытаний, стандартного выходного сигнала 4 ~ 20 мА и Цифровые сигналы RS485 для стыковки с центральным шкафом управления ПЛК станции очистки сточных вод, автоматическая связь насос для подачи осадка с регулируемой частотой и автоматическая система дозирования флокулянта для создания интеллектуального ила с замкнутым контуром контроль обработки, стабилизация качества обезвоживания осадка, сокращение потребления химикатов и затрат на ежедневное ручное обслуживание. для проектов по очистке сточных вод.

2. Введение рабочего механизма

Основной технологией измерения является усовершенствованное ультразвуковое обнаружение затухания звука. При осадке сточных вод непрерывно протекает через полнопроходную измерительную полость прибора, встроенный внутренний ультразвуковой зонд передает ультразвуковую волну фиксированной частоты в текучую среду; взвешенные органические частицы, ил и микропузырьки внутренний ил поглощает и рассеивает ультразвуковую энергию, встроенный высокоточный чип рассчитывает шлам в режиме реального времени значение концентрации твердого вещества путем анализа степени затухания скорости звука с независимой температурой и программа компенсации давления, предварительно откалиброванная во время производства для устранения ошибок измерения, вызванных средой колебания температуры и давления в трубопроводе.

Оптимизированный самообучающийся алгоритм защиты от помех автоматически фильтрует помехи, вызванные аэрационными микропузырьками и крошечными органическими волокнами, уникальными для осадка сточных вод, обеспечивая длительный срок службы. стабильная точность измерения в сложных условиях работы со сточными водами.

3. Структурный и материальный состав

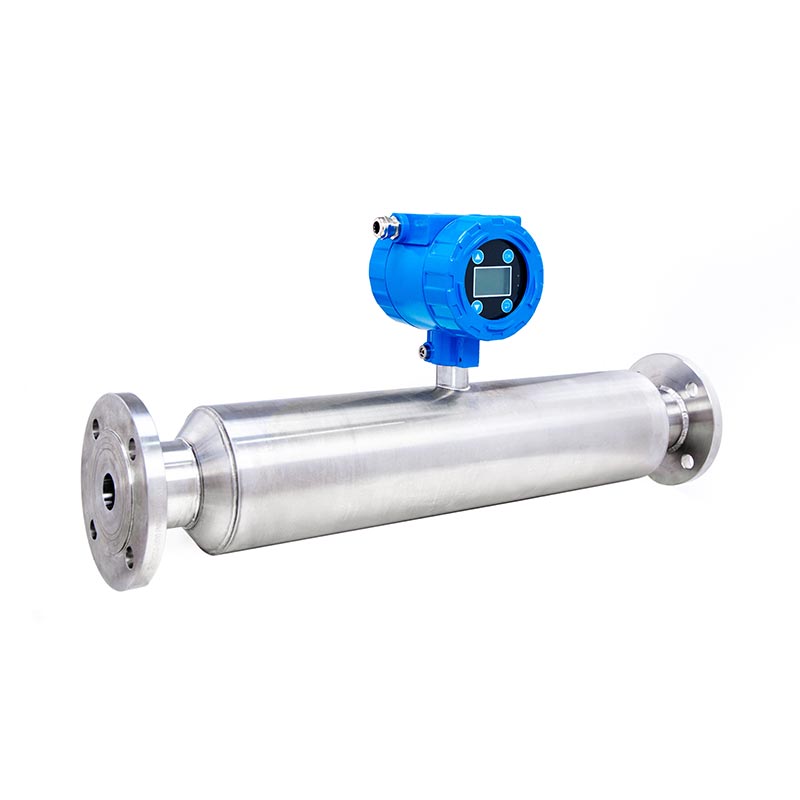

● Корпус основной измерительной трубы: полностью сквозная бесшовная конструкция трубопровода без внутренних мертвых углов, стандартная комплектация. утолщенная нержавеющая сталь SUS304 в качестве смачиваемого материала по умолчанию, дополнительная настройка из SUS316L или титанового сплава для высококислотные, высокощелочные, нефтесодержащие, агрессивные осадки промышленных сточных вод; внутренняя стенка доступна для тонкой полировки или ультразеркальная полировка для уменьшения прилипания органического осадка и отложений внутри проточного канала.

● Верхний встроенный передатчик: литой корпус передатчика с цифровым дисплеем, защищенный от пыли и влаги IP65. стандартный алюминиевый корпус, опциональный антикоррозийный корпус из нержавеющей стали и взрывозащищенный корпус Ex d по индивидуальному заказу оболочка химического цеха с летучим вредным газом; оснащен локальным светодиодным индикатором концентрации в реальном времени экран и дополнительный облачный модуль передачи данных для удаленного хранения и экспорта исторических данных.

● Встроенный прецизионный чувствительный сердечник: полностью погружённый ультразвуковой чувствительный компонент, предварительно смонтированный внутри полости трубы, все Электронные компоненты перед сборкой проходят испытание на старение при высоких и низких температурах, чтобы улучшить адаптацию к окружающей среде.

4. Основные сценарии применения

Он широко устанавливается на трубопроводе возврата активного ила, выпускном трубопроводе сгустителя, трубопроводе подачи обезвоживания. муниципальных очистных сооружений, а также трубопроводов транспортировки остаточного осадка гальванотехники, пищеварения, станции тонкой химической очистки сточных вод и проекты централизованного удаления осадка речных дноуглубительных работ, обслуживающие полный контроль концентрации осадка от его сгущения, транспортировки до окончательной обработки обезвоживания.

5. Основная функциональная ценность для конечных пользователей

Отмените ежедневный повторный ручной отбор проб и лабораторную проверку плотности, что значительно сэкономит трудозатраты на тестирование на месте;

Реализуйте автоматическую регулировку скорости насоса в соответствии с концентрацией в реальном времени, снизьте уровень засорения трубопровода выше 70%. и сократить потери на очистку при частых остановах;

Интеллектуальный автоматический контроль дозирования флокулянта снижает расход коагулянта на 16–26 %, сокращая производство. эксплуатационные расходы заводов по очистке сточных вод;

Стабильная подача осадка улучшает консистенцию обезвоживания ленточного фильтр-пресса после обработки, снижает влажность выгруженный ил и сократить расходы на последующую транспортировку и захоронение осадка.

6. Квалификационный стандарт

Все готовые измерители концентрации проходят сертификацию CE по электробезопасности и электромагнитной совместимости, а также сертификацию системы управления качеством ISO. Сертификационные документы доступны для участия в торгах по зарубежным проектам, экспортной таможенной очистке и официальных сторонних организациях. осмотр.

Как выбрать

1. Подтвердите свойства среды осадка и выберите материал, контактирующий с измеряемой средой.

● Осадок муниципальных бытовых сточных вод (нейтральный, с низкой коррозией, небольшим количеством органической смазки, pH 6–9).

Выберите стандартную утолщенную смачиваемую версию из нержавеющей стали SUS304, экономичную, соответствующую обычному активированному илу, возвратный ил и сгущенный ил городских очистных сооружений.

● Осадок гальванических/химических промышленных отходов (кислотная/щелочная коррозия, высокое содержание хлоридов, маслянистый остаток, pH 1~5 или 10~14)

Смачиваемый корпус из нержавеющей стали или титанового сплава SUS316L обеспечивает надежную защиту от коррозии и позволяет избежать длительного воздействия химикатов. эрозионная и питтинговая коррозия.

● Высоковязкий нефтесодержащий шлам из сточных вод пищевых и фармацевтических предприятий.

Обновите внутреннюю стенку до ультразеркальной полировки, чтобы уменьшить прилипание органических веществ и сократить цикл технического обслуживания.

2. Подтвердите диапазон рабочей концентрации и класс точности.

● Биохимический рефлюксный ил низкой концентрации (0–5 мас.%): выберите диапазон измерения 0–10 мас.%, стандартная точность ±0,4 мас.%. модель; нормальная рабочая концентрация поддерживается на уровне 30–70 % от полной шкалы для оптимальной точности.

● Средне загустевший ил из концентрационного резервуара (5~30% масс.): стандартный диапазон 0~50% масс. (основная модель основного потока), точность ±0,3~0,4% масс., наиболее широко используется для трубопровода подачи обезвоживания сточных вод.

● Концентрированный ил высокой концентрации после загустителя осадка (30–55% по весу): индивидуальный диапазон 0–55% по весу, высокая точность. версия с оптимизированным внутренним антиблокировочным алгоритмом.

3. Соответствие параметра трубопровода: калибр, рабочее давление и температура среды.

(1) Выбор калибра фланца

● Традиционный трубопровод очистных сооружений: стандартный фланец DN65/DN80/DN100 (PN10), непосредственно соответствующий основному потоку ила. подающая труба;

● Крупнокалиберный централизованный трубопровод для транспортировки осадка: нестандартный размер фланца DN125~DN200 в соответствии с Исходный размер трубопровода клиента.

(2)Соответствие рабочего давления

● Обычная самотечная подача и подача насосом низкого давления (≤1,0 МПа): стандартная модель с номинальным давлением 1,0 МПа;

● Транспортировка осадка на большие расстояния под высоким давлением (1,0–1,6 МПа): специальная конструкция, устойчивая к высокому давлению, рассчитанная на 1,6 МПа.

(3)Выбор средней температуры

● Обычный осадок сточных вод (0~75℃): стандартная конфигурация;

● Высокотемпературный горячий осадок химической промышленности (75~90℃): специальная версия с компенсацией высоких температур и модернизированный чип внутренней температурной компенсации.

4. Определите режим выходного сигнала на основе локальной системы управления ПЛК.

● Базовое автоматическое управление (регулировка скорости насоса осуществляется только через аналоговый сигнал): Стандартный одиночный выход 4–20 мА, совместимый с все обычные шкафы управления насосами с преобразованием частоты на очистных сооружениях.

● Интеллектуальное централизованное управление + удаленный мониторинг облачных данных: 4–20 мА + дополнительный двойной сигнал RS485 Modbus RTU. выход, подключение центральной системы PLC/SCADA для реализации удаленной загрузки данных, экспорта исторических отчетов и всей линии беспилотное управление.

5. Выберите класс защиты и взрывобезопасности в соответствии с условиями установки.

● Крытый цех общих сточных вод (нормальная влажность, отсутствие горючих газов): Стандартный преобразователь из литого алюминия со степенью защиты IP65. корпус, пыленепроницаемый и водонепроницаемый для ежедневной работы в условиях влажной мастерской.

● Установка трубопровода под открытым небом: сохраните модель со степенью защиты IP65 и дополнительную защиту от дождя, изготовленную по индивидуальному заказу. для передатчика.

● Цех по переработке химических отходов с летучим горючим газом: взрывозащищенный преобразователь, сертифицированный по индивидуальному заказу Ex d. корпус (взрывозащищенный тип), проходит сертификацию международного стандарта взрывобезопасности.

6. Контрольный список быстрого выбора для клиентов

Почему стоит выбрать Синоу?

1. Индивидуальные исследования и разработки исключительно для условий работы с осадком сточных вод.

В отличие от универсальных многопрофильных измерителей концентрации, представленных на рынке, наш высокоточный измеритель концентрации шлама в промышленных трубопроводах для проекта очистки осадка сточных вод специально оптимизирован для муниципальных систем. ил, аэрированный пенистый ил и промышленный нефтесодержащий остаточный ил.

Модернизированный эксклюзивный интеллектуальный антипузырьковый Алгоритм эффективно компенсирует дрейф измерений, вызванный микропузырьками воздуха в результате аэрации биохимического бассейна, что является распространенной проблемой. болевая точка отрасли; Полный прямоточный гладкий канал потока без внутренних мертвых углов предотвращает образование органического осадка прилипание и накопление ила, что значительно снижает вероятность засорения трубопроводов линий очистки сточных вод. Предварительно запрограммированные встроенные параметры связи для насоса подачи осадка и автоматической системы дозирования флокулянта, Plug-and-Play после установки на месте без дополнительной дополнительной работы по программированию.

2. Универсальный антикоррозионный материал, подходящий для различных сред сточных вод.

Мы предлагаем три дополнительных смачиваемых компонента: стандартный утолщенный SUS304 для нейтрального осадка бытовых сточных вод, SUS316L. для слабокислотных/щелочных промышленных сточных вод и титановых сплавов для сильнокоррозионных гальванопокрытий с высоким содержанием хлоридов. отработанный ил.

Внутренняя стенка поддерживает тонкую полировку или ультразеркальную полировку для высоковязких маслянистых веществ. шлама, что, очевидно, продлевает срок службы в сложных агрессивных средах сточных вод и сокращает количество запасных частей. стоимость замены при длительной эксплуатации.

3. Строгий стандартизированный заводской симуляционный тест перед поставкой.

Каждый готовый измеритель концентрации проходит 36-часовое непрерывное испытание с использованием самостоятельно приготовленных настоящих органических содержащих веществ. осадка сточных вод вместо простой калибровки по чистой воде.

Наша команда контроля качества проверяет точность измерений, защиту от помех производительность и стабильность связи ПЛК в условиях имитации колебаний осадка на месте, эффективно снижают частота отказов после установки на месте и снижает нагрузку на клиентов послепродажного обслуживания.

4. Полная глобальная сертификация для беспрепятственного экспорта и участия в торгах по проектам.

Все продукты имеют формальную сертификацию CE, соответствующую стандартам электробезопасности и электромагнитной совместимости ЕС, а также Сертификация системы менеджмента качества ISO.

Полный комплект оригинальных сертификационных документов, протоколы заводских проверок. Могут быть предоставлены бесплатно для участия в тендерах по зарубежным проектам, таможенном оформлении и авторитетной проверке третьей стороной, помогая клиентам избежать риска задержки товаров во время международной импортной и экспортной торговли.

5. Гибкое комплексное индивидуальное обслуживание для индивидуальных требований проекта.

Наша техническая команда предоставляет бесплатное решение для предпродажной настройки параметров в соответствии с фактическими данными клиентов на месте. включая значение pH осадка, диапазон содержания твердых веществ, калибр трубопровода, температуру среды и рабочее давление.

Поддержка индивидуальный диапазон измерения, характеристики фланца (DN50~DN200), режим вывода сигнала (4–20 мА / RS485 Modbus) и Ex d взрывозащищенный преобразователь для химических цехов очистки сточных вод с горючими летучими газами, идеально подходящий новые или старые реконструированные объекты очистки сточных вод.

6. Экономичная послепродажная гарантия и профессиональная техническая поддержка.

Мы предлагаем полную гарантию на машину сроком на 1 год, покрывающую дефекты качества производства, бесплатную замену поврежденных запасных частей. детали в течение гарантийного срока. Пожизненная бесплатная техническая консультация доступна круглый год; удаленное видео Руководство по установке и отладке параметров предоставляются для всех заказов, а услуги по вводу в эксплуатацию на месте могут организовать крупномасштабную оптовую закупку муниципальных очистных сооружений. После истечения срока гарантии клиенты могут приобрести запасные части по заводской себестоимости для контроля долгосрочных эксплуатационных затрат на инструмент.

Элементы тестирования продукта и данные испытаний

1. Входной контроль сырья

Испытание на состав материала из нержавеющей стали: содержание металлических элементов SUS304/SUS316L соответствует национальному стандарту, Коррозионная стойкость выдержала 72-часовое испытание на кислотно-щелочное воздействие без явных точечных дефектов.

Испытание на старение электронных компонентов: передатчик и чувствительный чип работают непрерывно 96 часов при температуре окружающей среды -20 ℃ ~ 70 ℃, колебание данных ≤±0,1% масс.

2. Испытание на утечку гидравлического давления

Стандартная модель выдерживает рабочее давление, в 1,5 раза превышающее номинальное (1,5 МПа) в течение 30 минут, без деформации и утечки через наружную стену; Специальная версия для высокого давления, протестированная при давлении 2,4 МПа, полностью герметичная и без утечек.

3. Прецизионный калибровочный тест

Испытание с классифицированными стандартными образцами осадка сточных вод:

● Точность полного диапазона: ±0,3~0,4% массы; погрешность повторяемости ≤±0,2% масс.

● Низкая концентрация (1%~10%): ошибка <0,3% по весу.

● Средняя концентрация (10–40%): погрешность <0,35 мас.%.

● Высокая концентрация (40–55%): погрешность <0,4% по весу.

4. Тест производительности на защиту от помех

Испытание на интерференцию микропузырьков: в ил добавляют 5–12% пузырьков воздуха по объему, дрейф измеренного значения ≤0,35% масс.

Тест на примеси крошечных волокон: добавьте 0,5% органического волокна, колебания данных в пределах допустимого диапазона точности.

5. Тест моделирования непрерывной нагрузки

36-часовая непрерывная работа с имитацией осадка городских сточных вод, совокупное общее отклонение ≤±0,45% масс., стабильный выходной сигнал 4-20 мА/RS485.

6. Испытание на степень защиты окружающей среды

Испытание на защиту IP65: Пыленепроницаемость, испытание на брызги воды без попадания внутрь воды или короткого замыкания.

Взрывозащищенная модель: прошла сертификационную проверку по взрывоопасности Ex d в соответствии с соответствующим стандартом.

7. Проверка выходного сигнала

Ошибка токового выхода 4–20 мА ≤±0,5% полной шкалы; Ошибка приема данных связи RS485 Modbus = 0, потеря пакетов отсутствует. Проводная передача на большие расстояния.

8. Выборочная выборочная проверка готового продукта

5% случайная выборка на производственную партию, перепроверьте все вышеперечисленные позиции; некачественная продукция напрямую утилизируется и воспроизведено.
