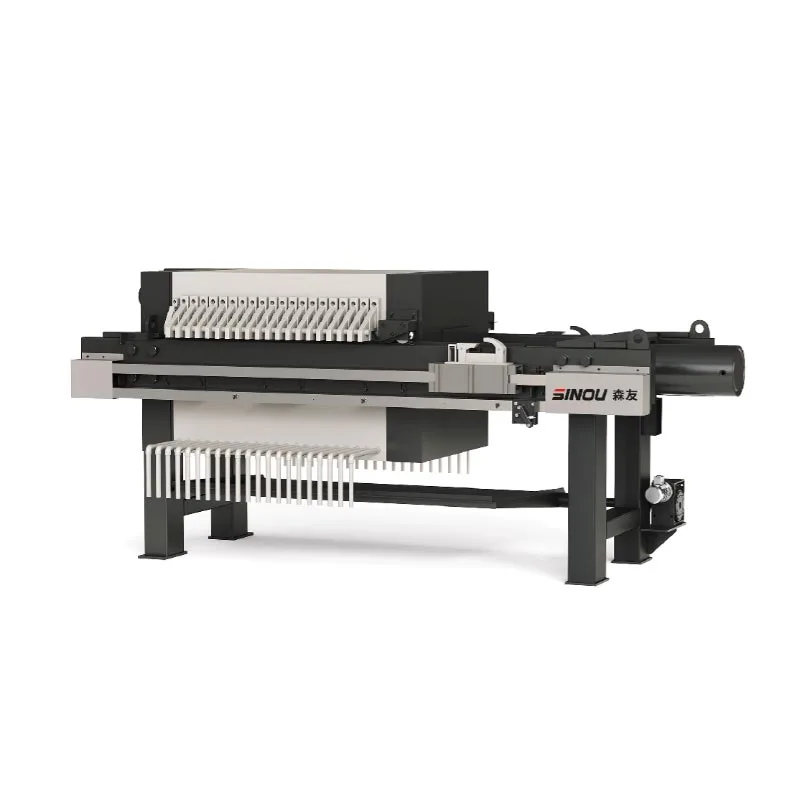

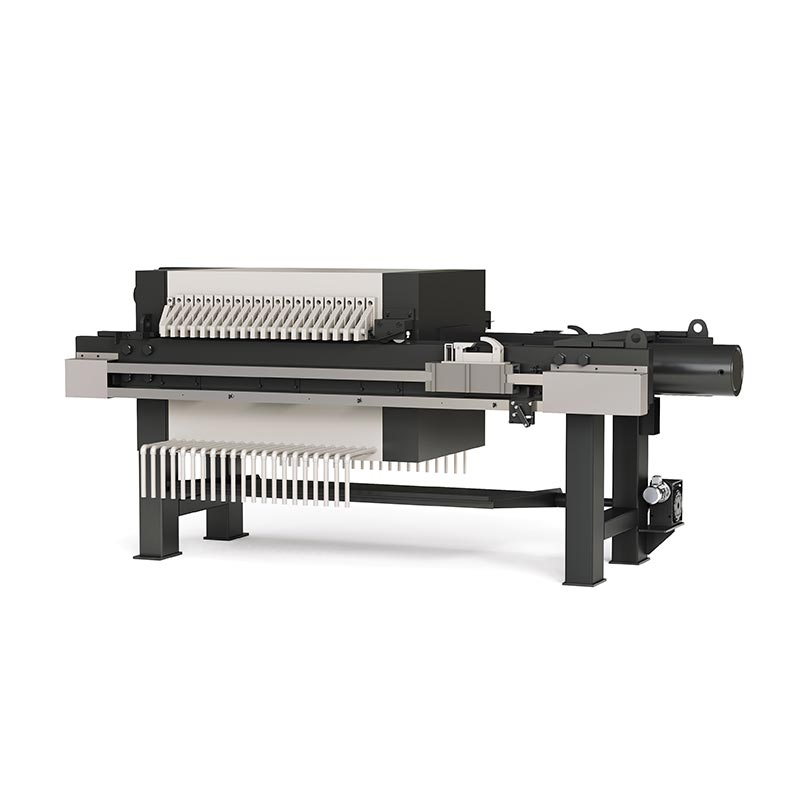

Камерный фильтр-пресс для муниципальных сточных вод

SINOU, надежный производитель и поставщик из Китая, предлагает профессиональные камерные фильтр-прессы для муниципальных сточных вод. для глобальные клиенты. Это оборудование специально разработано для муниципального осадка с высоким содержанием органических веществ, мелкой фракции. частицы и высокая вязкость.

Он использует высокопрочные камерные фильтрующие пластины и стабильную гидравлическую систему для тщательной реализации. разделение твердой и жидкой фаз, что значительно уменьшает объем осадка и снижает затраты на его утилизацию. Вся машина полностью поддерживает автоматическая работа, включая закрытие тарелок, подачу, фильтрацию, вытягивание тарелок и выгрузку кека, с простым обслуживание и стабильная работа.

Мы предоставляем индивидуальную площадь фильтрации, размер пластин и режим управления, соответствующие требованиям. разные муниципальные мощности по очистке сточных вод и условия на объекте.

Подробная информация о продукте

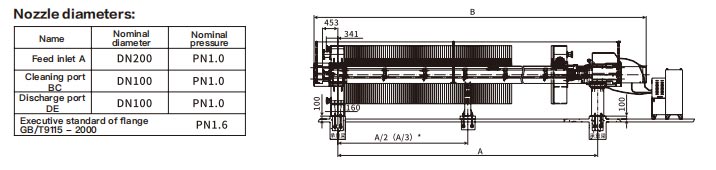

1. Спецификация сопла и трубопровода

● Вход питания A: DN200, номинальное давление PN1,0.

● Порт для очистки BC: DN100, номинальное давление PN1,0.

● Нагнетательный порт DE: DN100, номинальное давление PN1,0.

● Стандарт фланца: GB/T9115-2000, PN1.6.

● Входное отверстие большого калибра обеспечивает плавную подачу муниципального осадка с высоким содержанием твердых частиц, эффективно избегая засор во время длительной непрерывной работы. Стандартизированные отверстия для очистки и разгрузки составляют трубопровод обслуживание и выгрузка остатков более удобны.

2. Детали структурных размеров

● Размер передней части: 453 мм / 341 мм.

● Высота центра входного отверстия: 160 мм.

● Высота нижней опоры: 100 мм.

● Расстояние между опорами: A; Общая длина: B

● Промежуточное положение опоры: A/2 (A/3) для моделей большого размера.

● Разумная планировка по высоте соответствует стандартному пространству для установки очистных сооружений. Многоточечные промежуточные опоры повысить устойчивость рамы, предотвращая деформацию в условиях длительной работы с большими нагрузками.

3. Основные технические параметры (на основе чертежа и муниципального рабочего состояния)

● Давление фильтрации: ≤0,6 МПа.

● Рабочая температура: -10~90℃.

● Максимальное давление гидравлической защиты: 29 МПа.

● Максимальное гидравлическое давление уплотнения: 25 МПа.

● Максимальный эффективный ход масляного цилиндра: 750 мм.

● Номинальный диаметр цилиндра уплотняющего масла: 320 мм.

● Мощность двигателя гидравлической станции: 4,0+2,2 кВт.

● Стабильная гидравлическая система высокого давления обеспечивает длительную силу сжатия, подходящую для круглосуточного непрерывного обезвоживания. муниципального осадка с высоким содержанием органических веществ и мелких частиц.

4. Детали материала и конструкции

● Фильтрующая пластина: усиленная полипропиленовая камерная фильтрующая пластина, устойчивая к высокому давлению, устойчивая к старению, непростая в эксплуатации. деформироваться под воздействием длительной коррозии в городских осадках.

● Рама: прочная рама из углеродистой стали с антикоррозийной окраской, высокая несущая способность, в целом стабильная. структура.

● Фильтровальная ткань: специальная фильтровальная ткань, препятствующая засорению муниципального шлама, высокая водопроницаемость, ее нелегко заблокировать. мелкими органическими частицами.

● Гидравлическая система: герметичные гидравлические компоненты, стабильное выходное давление, низкий уровень отказов.

5. Детали рабочего процесса

● Гидравлическая система плотно сжимает фильтрующие пластины, образуя герметичные фильтрующие камеры.

● Бытовой ил закачивается в камеры через питающий патрубок большого калибра DN200.

● При стабильном давлении фильтрации осуществляется разделение твердой и жидкой фаз; фильтрат вытекает через выпускные отверстия.

● После фильтрации фильтрующие пластины автоматически открываются, сухой фильтрационный осадок опадает.

● Регулярная очистка через отверстия для очистки обеспечивает бесперебойную работу оборудования и обеспечивает его длительную эксплуатацию.

6. Основные моменты муниципального дизайна

● Входное отверстие большого калибра адаптируется к высоковязкому муниципальному осадку.

● Конструкция рамы с несколькими опорами для длительной непрерывной работы.

● Конструкция, не требующая особого обслуживания, снижает затраты на эксплуатацию очистных сооружений.

Стандартизированные порты для легкого подключения к системе трубопроводов очистки сточных вод.

Спецификация параметров

Примечание:Позиции со знаком «*» означают наличие пары промежуточных опор.

※ Эти параметры предназначены только для справки при выборе модели; для точных данных, пожалуйста, обратитесь к чертежам предоставлено.

Принцип работы

Камерный фильтр-пресс для муниципальных сточных вод использует принцип гидравлического сжатия + подачи под давлением для реализовать эффективное разделение твердых и жидких частиц осадка городских сточных вод, выполняемое в четыре непрерывных этапа.

1. Сжатие фильтрующей пластины и формирование камеры.

Гидравлическая система приводит в движение масляный цилиндр, толкая хвостовую пластину вперед, плотно сжимая фильтр всей камеры. пластины между головной и хвостовой пластинами. Между соседними фильтрами образованы герметичные полые фильтрующие камеры. пластины, обеспечивающие закрытое пространство для фильтрации осадка.

2. Подача осадка и первоначальная фильтрация

Муниципальный ил закачивается в каждую камеру фильтра через питающий патрубок большого калибра DN200. При стабильном кормлении под давлением, вода в осадке проникает в ткань фильтра и вытекает из выпускного отверстия для жидкости, а твердые частицы удаляются. перехватываются фильтровальной тканью и постепенно накапливаются внутри камер, образуя фильтровальную корку.

3. Глубокая фильтрация и формирование осадка

При непрерывной подаче осадок на фильтре постепенно утолщается. Гидравлическая система высокого давления поддерживает стабильную работу. сила сжатия для обеспечения плотного прилегания фильтрующих пластин. Мелкие органические частицы и взвешенные вещества в коммунальной осадок полностью улавливается, что обеспечивает тщательное обезвоживание под постоянным давлением.

4. Автоматическое вытягивание пластин и разгрузка фильтрационного кека.

После завершения фильтрации гидравлическая система втягивает масляный цилиндр. Устройство для вытягивания пластин тянет фильтр. тарелки открываются одна за другой. Под действием силы тяжести обезвоженный сухой фильтрационный осадок автоматически отпадает, завершая одну рабочую операцию. цикл. Очистные отверстия используются для регулярной промывки остатков во избежание засорения трубопровода.

Эта структура механической фильтрации под давлением в первую очередь предназначена для мелкодисперсного муниципального осадка с высоким содержанием органических веществ. Обладает стабильным обезвоживающим эффектом, фильтрационной коркой с низкой влажностью и прозрачным фильтратом, идеально подходит для городских сточных вод. требования к лечению.

Меры предосторожности при использовании камерного фильтр-пресса для городских сточных вод

1. Меры предосторожности перед эксплуатацией

● Перед запуском камерного фильтр-пресса для городских сточных вод проверьте, все ли фильтрующие пластины аккуратно расположены и Фильтрующая ткань ровная, неповрежденная, без складок и повреждений, что позволяет избежать утечки осадка.

● Проверить уровень гидравлического масла, качество масла и герметичность трубопроводов фильтр-пресса; долейте масло или замените его, если ухудшился.

● Убедитесь, что давление питательного насоса стабильно; не запускайте оборудование с пустой загрузкой в ​​течение длительного времени.

● Проверьте электрическую систему управления, датчики и функцию аварийной остановки, чтобы убедиться в нормальной работе.

● Перед подачей муниципального осадка убедитесь, что все отверстия для очистки и выпускные отверстия свободны.

2. Меры предосторожности во время эксплуатации

● Контролируйте давление подачи строго в пределах номинального диапазона (≤0,6 МПа), чтобы предотвратить повреждение избыточного давления. фильтровальные пластины и фильтровальная ткань фильтр-пресса.

● Не подавайте слишком крупные примеси, твердый мусор или крупные частицы, чтобы не заблокировать входное отверстие DN200 или царапание фильтрующих пластин оборудования.

● Контролировать концентрацию осадка; разумно добавляйте флокулянт для городских осадков с высоким содержанием органических веществ, чтобы улучшить фильтрацию эффективность.

● Поддерживайте непрерывную и стабильную работу; избегайте частых запусков и остановок, которые влияют на стабильность обезвоживания.

● Наблюдайте за изменениями давления и состоянием фильтрата в режиме реального времени; немедленно прекратите работу в случае утечки или неисправности. возникает давление.

● Не прикасайтесь к движущимся частям, таким как тележка с натяжными пластинами, цепь и шестерня во время автоматического движения.

3. Меры предосторожности после эксплуатации и ежедневного обслуживания

● Тщательно очищайте фильтровальную ткань, фильтрующие камеры и все отверстия фильтр-пресса после каждой партии, чтобы удалить остаточный городской ил и органическая грязь, предотвращающие засорение и появление неприятного запаха.

● Содержите гидравлическую систему в чистоте, не допускайте попадания сточных вод в гидравлическое масло во избежание коррозии компонентов.

● Регулярно проверяйте раму, болты и опоры; затяните незакрепленные детали, чтобы сохранить структурную устойчивость оборудования.

● Своевременно заменяйте изношенную фильтровальную ткань и устаревшие уплотнения, чтобы обеспечить долгосрочную стабильную работу муниципальной канализации. Камерный фильтр-пресс.

● Держите оборудование сухим и проветриваемым; не допускайте длительного пропитывания рамы коррозийными сточными водами.

4. Меры безопасности и долгосрочного использования

● Строго соблюдайте требования электробезопасности; отключите электропитание во время технического обслуживания фильтр-пресса.

● Не регулируйте гидравлическое давление и параметры программы произвольно без профессионального руководства.

● Работайте в диапазоне рабочих температур от -10℃ до 90℃; избегайте работы при перегреве.

● При длительном простое тщательно очистите все детали, слейте остатки воды и проведите антикоррозионную обработку.

Почему выбирают SINOU?

1. Профессиональный муниципально-ориентированный индивидуальный дизайн.

Наш камерный фильтр-пресс для муниципальных сточных вод специально оптимизирован для удаления городских загрязнений с высоким содержанием органических веществ, мелких частиц и вязких веществ. осадок сточных вод. Крупнокалиберное входное отверстие DN200 и расширенные каналы потока эффективно предотвращают засорение. соответствие рабочим характеристикам городских очистных сооружений.

2. Стабильная производительность при высоком давлении и надежный эффект обезвоживания.

Оснащенный гидравлической системой высокого давления (максимальное давление уплотнения 25 МПа), наш продукт сохраняет стабильность сжимающая сила для круглосуточной непрерывной работы. Обеспечивает образование осадка на фильтре с низким содержанием влаги и чистый фильтрат, помогая очистные сооружения стабильно соответствуют строгим экологическим стандартам сброса отходов.

3. Прочный материал и длительный срок службы.

Для продукта мы используем утолщенные армированные полипропиленовые фильтрующие пластины и прочную антикоррозийную стальную раму. Вся машина устойчива к шламовой коррозии и структурной деформации, что значительно сокращает необходимость замены и технического обслуживания. затраты в долгосрочных муниципальных проектах.

4. Полностью автоматическая и трудоемкая работа.

Наш фильтр-пресс поддерживает интеллектуальное автоматическое управление ПЛК, включая закрытие пластин, подачу, фильтрацию, вытягивание и выгрузка торта. Это сокращает количество ручного вмешательства, снижает затраты на рабочую силу и улучшает общую очистку сточных вод. эффективность лечения.

5. Строгий контроль качества и стандартизированное производство.

Перед поставкой каждый продукт проходит испытание под давлением при полной нагрузке, испытание на герметичность и проверку на электрическую безопасность. Все Продукция соответствует международным промышленным стандартам, имеет полные протоколы испытаний и сертификаты.

6. Полная послепродажная поддержка и опыт реализации проектов.

Мы имеем богатый практический опыт реализации проектов муниципальной канализации по всему миру. Мы предоставляем руководство по установке на месте, обучение эксплуатации, поставка запасных частей и долгосрочное техническое послепродажное обслуживание фильтр-прессов.

7. Экономически эффективное и зрелое решение

По сравнению с мембранными фильтр-прессами, наш фильтр-пресс имеет более низкие затраты на покупку и эксплуатацию, стабильную производительность. и более простое обслуживание. Это наиболее экономичное решение для разделения твердой и жидкой фаз в городских сточных водах. лечение.

Образец политики

Мы НЕ предоставляем образцы или пробные машины. Наш камерный фильтр-пресс для муниципальных сточных вод относится к крупномасштабному промышленному оборудованию большого объема, тяжелого веса, высокая стоимость производства и индивидуальная конфигурация. Его нельзя производить или транспортировать в виде небольшого образца.

Чтобы убедиться в качестве, вы можете проверить наши:

● Сертификация CE.

● Отчет об испытаниях UL 508.

● Видео о заводском производстве.

● Видео работы на месте.

● Завершенные дела по проектам муниципальной канализации.

● Проверка третьей стороной перед отправкой.

Мы поддерживаем проверку завода на месте, проверку в прямом эфире онлайн и проверку третьей стороной, чтобы гарантировать, что продукт качество соответствует требованиям вашего проекта.

Распространенные проблемы и решения

1. Утечка осадка между фильтрующими пластинами.

● Причина: Ткань фильтра сложена или повреждена; фильтрующие пластины закрыты не полностью; давление подачи слишком высокое.
● Решение: повторно установите фильтровальную ткань в горизонтальном положении; заменить поврежденную ткань; проверить гидравлическое давление; уменьшить давление подачи фильтр-пресс.

2. Фильтровальная ткань или порт подачи легко засоряются.

● Причина: муниципальный осадок содержит мелкие органические частицы, высокую вязкость или недостаточное количество флокулянта.
● Решение: правильно добавьте флокулянт; регулярно очищайте фильтровальную ткань; используйте для фильтра специальную ткань, препятствующую засорению пресс.

3. Слишком высокая влажность осадка фильтра.

● Причина: недостаточное давление прессования; короткое время фильтрации; Ткань фильтра засорена или изношена.
● Решение: увеличить рабочее давление; продлить время фильтрации; очистить или заменить ткань фильтра городской канализации Камерный фильтр-пресс.

4. Фильтрат мутный и непрозрачный.

● Причина: ткань фильтра сломана; нарушение герметичности; Фильтрующая пластина повреждена.
● Решение: Замените поврежденную фильтровальную ткань; проверить уплотнительные детали; отремонтировать или заменить фильтрующие пластины фильтр-пресса.

5. Гидравлическая система не имеет давления или работает медленно.

● Причина: Низкий уровень гидравлического масла; утечка масла; гидравлические детали изношены или неисправны.
● Решение: Замените гидравлическое масло; проверить и устранить утечку; заменить неисправные детали фильтр-пресса.

6. Автоматическая работа ненормальна или цикл застрял.

● Причина: смещение датчика; ошибка параметра программы; нестабильное электроснабжение.
● Решение: отрегулируйте положение датчика; сброс программы управления; обеспечить стабильное напряжение для фильтр-пресса.

7. Фильтрационный осадок трудно сбрасывать автоматически.

● Причина: навоз слишком липкий; низкий обезвоживающий эффект; старение фильтровальной ткани.
● Решение: Оптимизировать эффект флокуляции; продлить время прессования; замените противопригарную фильтровальную ткань фильтр-пресса.

8. Слишком сильный шум или вибрация оборудования.

● Причина: фундамент неровный; болты ослаблены; движущиеся части плохо смазаны.
● Решение: выровняйте площадку установки; затянуть крепежные болты; смазать движущиеся части фильтр-пресса.

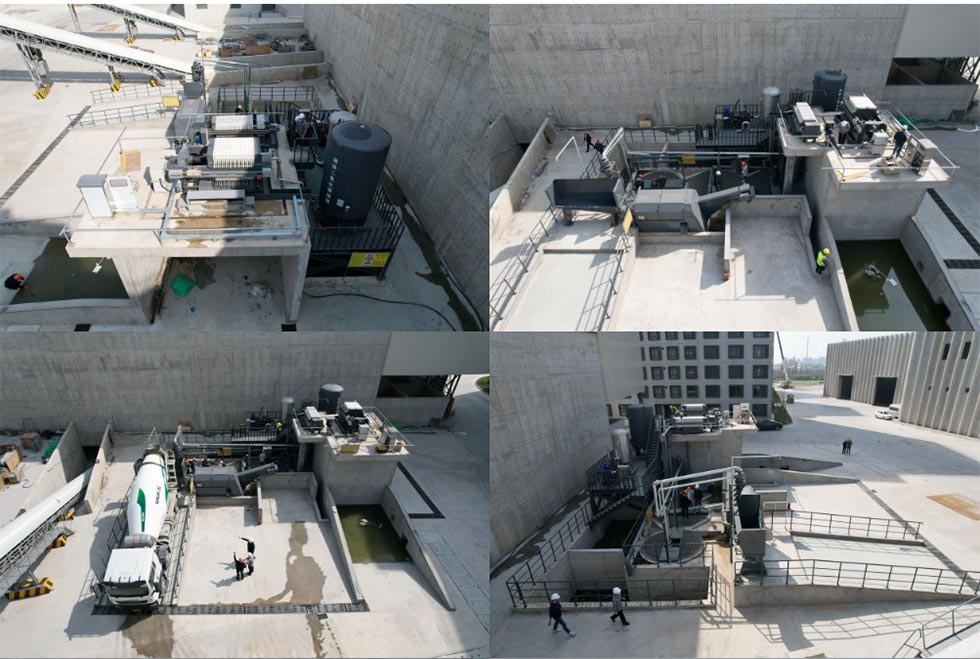

Пример проекта: Шанхайская строительная группа CITIRAISE New Building Materials Lishui Co., Ltd.

1. Предыстория проекта

Шанхайская строительная группа CITIRAISE New Building Materials Lishui Co., Ltd. является ключевым предприятием, занимающимся сборным железобетоном. Производство бетонных изделий, товарного бетона и новых строительных материалов. В ходе крупносерийного производства образуется большое количество строительного раствора, бетонных сточных вод и остатков смеси, имеющих высокую вязкость, мелкие частицы и высокие требования к выбросам для защиты окружающей среды. Заказчику требовалась стабильная, эффективное и полностью автоматическое решение для разделения твердой и жидкой фаз, обеспечивающее защиту окружающей среды на месте и производственные нужды.

2. Решение по оборудованию

Мы предоставили заказчику индивидуальный камерный фильтр-пресс для муниципальных сточных вод, который специально оптимизирован для строительные и бетонные растворы.

● Стабильная конструкция камеры фильтрации, подходящая для длительной непрерывной работы.

● Порт подачи большого калибра и конструкция, предотвращающая засорение, позволяют избежать засорения мелкими частицами.

● Полностью автоматическое управление для сокращения количества ручных операций.

● Стабильный эффект обезвоживания, низкая влажность фильтрационного осадка, удобство транспортировки и утилизации.

3. Результаты проекта

1. Реализовано эффективное разделение твердой и жидкой фаз; фильтрат прозрачный и многоразовый, соответствует экологическим стандартам сброса отходов

2. Влага на фильтре эффективно снижается, объем значительно уменьшается, что снижает затраты на утилизацию.

3. Круглосуточная стабильная работа, соответствующая высокоинтенсивному производственному ритму базы строительных материалов.

4. Простота эксплуатации и низкий уровень отказов, признанные производством заказчика и защитой окружающей среды. отделы

4. Стоимость проекта

Этот проект показывает, что наш фильтр-пресс обладает превосходной адаптируемостью и стабильностью в Сценарии производства строительства, сборных железобетонных изделий и товарного бетона. Это помогает большому строительному материалу предприятия достигают экологически чистого производства, снижают нагрузку на окружающую среду и улучшают экономические выгоды.
